深度解析：苏州光固化3D打印数字化精密铸造全流程

3D打印技术在熔模铸造领域的应用，已成为该行业技术发展的重要方向。通过深度融合3D打印与精密铸造的各自优势，该技术能够有效解决传统小批量模具制造中成本高昂、设计自由度受限等核心痛点。目前，将3D打印工艺引入实际生产，已成为熔模铸造行业的显著趋势。无论是3D打印蜡模、陶瓷芯，还是母模等应用形式，都在显著提升熔模铸造企业的市场竞争力。

下面，资深苏州3D打印服务公司——麦客数字将深入解析一种基于光固化（SLA）3D打印技术与铸造专用树脂的数字化精密铸造工艺，充分展现其技术优势，并阐明其适用情境，希望大家对此有更深的认知！

光固化3D打印数字化铸造工艺核心步骤详解：

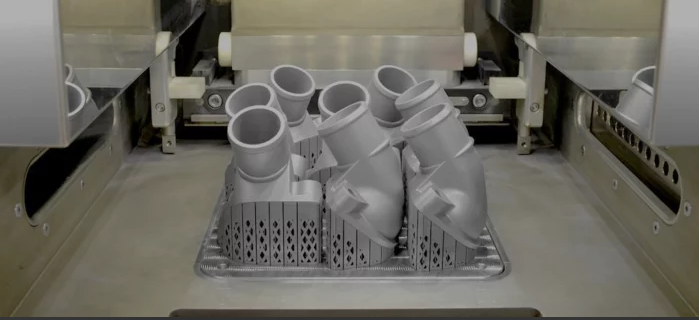

1. 模具制作

3D打印生产模具： 突破结构复杂度限制，实现模具的快速制造。省去传统开模环节，显著缩短周期，降低成本。

预处理软件抽壳功能： 将模具设计为空心结构：大幅降低树脂原料消耗，节约成本；基本规避后处理过程中树脂受热膨胀的风险；显著减少后续脱模步骤中的灰分残留量。

2. 模具预处理与组装

SLA打印的模具可直接使用蜡料“焊接”在浇注系统（浇道）上，其组装方式与传统蜡模无异。

考虑到SLA模具的脱除特性（通过焙烧分解），可适当增大浇口和浇道的尺寸设计，以利于焙烧时空气流通，促进树脂充分燃烧分解。

3. 制壳（型壳制备）

在浸涂第一层浆料（面层涂料）前，需仔细清洗蜡树（组树后的模具组件）。若清洗时观察到气泡产生，则表明模具可能存在密封不良问题。

浸涂浆料时，应确保蜡树完全浸入，避免因浮力作用导致蜡树变形或损坏。

为提升型壳整体强度，可酌情增加型壳层数（如背层加固）或引入增强材料（如纤维、砂粒）。

4. 脱蜡

在进入焙烧工序前，需确保模具组树上的所有通风孔畅通（可用热针烫穿），这有助于焙烧过程中热空气对流，加速树脂分解和气体排出。

5. 焙烧（高温煅烧）

焙烧炉需保证充足进气，进行高温焙烧。关键焙烧阶段：将温度稳定维持在800-1100摄氏度区间，并保温至少两小时（具体时间需根据铸件尺寸酌情延长，确保树脂完全分解）。

树脂分解特性说明： SLA工艺使用的Somos铸造专用树脂（如Somos® 11122, Somos® Element）在50-60℃时开始软化；温度超过300℃时，其分子结构发生崩解；至600℃左右，树脂材料基本燃烧分解为二氧化碳、水蒸气及微量残留物；要达到完全、稳定无残留的灰化效果，温度需达到约800℃。

6. 除灰（清理型壳）

型壳内部残留的灰分若清除不彻底，将直接影响最终铸件的表面光洁度，并可能引发气孔、夹杂等内部缺陷。此步骤需细致操作。

7. 预热与浇注

在将型壳送入浇注前的预热炉之前，需使用陶瓷棒、耐火泥等耐高温材料将排气孔（在焙烧时为气体排出孔）严密堵塞，以防止浇注时金属液泄露。

3D打印数字化精密铸造工艺核心优势

• 高效快捷：

制造周期短，综合成本低。仅需2-3天即可获得可直接用于铸造的“消失模”，完美契合多品种、小批量、快响应的市场需求。

• 结构优化：

能够精确制造具有高度复杂内腔、曲面或精细特征的蜡模，其尺寸精度可媲美甚至超越传统模具压制的蜡模。

• 洁净环保：

树脂分解后灰分残留率极低（仅约0.05%），且不含重金属元素，不会对熔融金属及最终铸件造成污染，铸件纯净度高。

• 精密细致：

模具表面质量优异，细节还原度高。经适当后处理的铸件表面粗糙度可达Ra1.6，最小可打印特征尺寸精细至0.3mm，满足高精度铸件需求。

以上详述了基于SLA技术的3D打印数字化精密铸造工艺的显著优势。那么，精密铸造企业应如何精准把握应用场景，最大化发挥该工艺的价值？以下列举五大典型应用方向：

• 产品设计与工艺优化验证： 快速迭代设计，验证铸造工艺可行性。

• 应对紧急交付需求： 大幅缩短前期模具准备时间，快速响应订单。

• 小批量生产： 在开模成本远高于单件成本时，经济性优势明显。

• 制造特殊结构件： 解决因结构过于复杂（如内流道、薄壁、异形）而无法开模或开模成本过高的难题。

• 原型试制与功能验证： 快速制作功能样件，进行装配、测试或市场展示。

苏州麦客信息专注苏州3D打印和三维扫描服务十余年，用最成熟的技术为您打造最满意的产品模型，欢迎随时来电洽谈合作。
