镂空、薄壁结构3D打印：设计优化全攻略

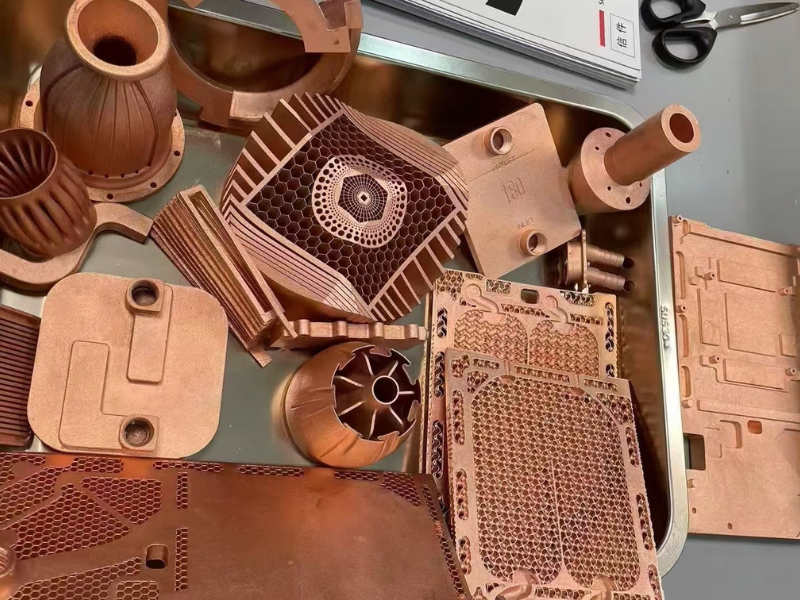

“明明图纸画得很完美，打印出来却塌了。”这是很多设计师初次接触3D打印镂空、薄壁结构时的共同困惑。其实，问题往往不在打印设备，而在于设计端——传统制造思维与增材制造逻辑之间存在一条认知鸿沟。

今天，苏州麦客信息——资深苏州3D打印服务厂家为大家分享“薄壁、镂空”这种特殊结构的设计优化建议，如果您想3D打印这种结构，以下可以参考。更多3D打印技术干货分享，可以查看：https://www.szmike3d.com/news

一、先来看看两个核心难题

1. 薄壁结构为什么容易翻车？

薄壁指壁厚显著小于长宽尺寸的结构，通常单壁厚度在0.4mm-2mm之间。它的天敌有三个：

· 热应力翘曲：打印时高温材料逐层堆积，冷却收缩产生的应力足以把薄壁拉弯

· 层间结合薄弱：Z轴方向的结合强度通常只有X/Y方向的60%-80%，薄壁件尤其脆弱

· 谐振抖动：喷嘴在薄壁区域快速转向时，机器振动会在薄弱处留下明显纹路

2. 镂空结构隐藏的“粉末陷阱”

镂空结构（晶格、蜂窝、拓扑优化骨架）的难题在于：

· 内部粉末/支撑难清除：封闭或半封闭空腔内的支撑材料和未烧结粉末可能永久滞留

· 应力集中：杆件交叉节点处是应力集中重灾区，打印中易开裂

· 散热不均：密集镂空区域散热条件差异大，容易造成局部过热

二、壁厚设计：到底多厚才安全？

不同工艺有不同“安全线”，这里给出FDM（熔融沉积）和SLS/SLA（粉末/光固化）工艺的核心参数参考：

• FDM（PLA/ABS）——最小安全壁厚 0.8mm（2层）；推荐壁厚 1.2mm-2mm；极限挑战壁厚 0.4mm（需特殊优化）
• SLA/DLP光固化—— 最小安全壁厚0.6mm；推荐壁厚1.0mm-2mm；极限挑战壁厚0.3mm
• SLS尼龙粉末—— 最小安全壁厚0.8mm；推荐壁厚 1.0mm-1.5mm；极限挑战壁厚 0.5mm
• SLM金属粉末——最小安全壁厚0.3mm-0.5mm；推荐壁厚0.8mm-1.5mm；极限挑战壁厚0.2mm

实战建议：

· 渐变壁厚是最优解：受力区加厚、非受力区减薄，比统一薄壁稳定得多

· 壁厚是喷嘴直径或激光光斑的整数倍：FDM建议壁厚设为喷嘴口径的1.5-3倍，SLM设为光斑直径的2倍以上

· 加“加强筋”比整体加厚更聪明：在薄壁上添加0.5-0.8mm高的纵向筋条，强度可提升数倍，材料增加却很少

三、镂空结构设计优化的三条黄金法则

法则一：孔径永远大于粉末粒径的3倍

对于粉末床工艺（SLS/SLM），所有流道孔、排气孔的最小直径必须满足：

· 圆形孔：≥ 2mm（推荐≥3mm）

· 方形槽：宽度 ≥ 2mm

· 务必设计排粉通道：封闭空腔必须有至少2个开口（一个进气、一个出粉）

法则二：晶格单元尺寸有讲究

晶格结构设计时，杆径与单元尺寸的比例建议在 1:6 到 1:15 之间。杆径太粗失去轻量化意义，杆径太细则打印失败率高。

具体参照：杆径≥0.6mm时，单元尺寸建议6-10mm；杆径≥1.0mm时，单元尺寸可放大至10-15mm。

法则三：45°悬垂规则仍然适用

镂空结构中的倾斜杆件，尽量设计成与打印平台呈 45°以上夹角，这样无需支撑即可自承。若必须小于45°，需在相应位置增加临时支撑结构，并在后处理时切除。

四、材料选择对设计的反向影响

不同材料对薄壁镂空的“容忍度”差异巨大：

· 尼龙（PA12/PA11） ：韧性好，薄壁不易断裂，是镂空结构的首选塑料

· 铝合金（AlSi10Mg） ：导热快、热应力小，适合薄壁金属件

· 钛合金（TC4） ：强度高但热应力大，薄壁设计必须预留应力释放结构

· 树脂类：光敏树脂脆性高，薄壁件受冲击极易碎裂，需适当增厚或用韧性树脂

重要提醒：如果您设计的是薄壁+镂空复合结构，选材优先级应为：韧性材料 > 刚性材料。

五、一个经典失败案例的“逆袭”

某客户设计一款无人机臂展件，初始方案为均匀1.0mm壁厚的镂空骨架。打印后出现：骨架节点处开裂、长臂区域翘曲变形。

我们的优化方案：

1. 将主承载杆件壁厚增至1.6mm，非承载区维持1.0mm

2. 节点处增加0.5mm高的圆角过渡

3. 长臂中部增设两条0.8mm“肋骨”加强筋

4. 所有内部空腔增加φ2.5mm排粉孔

结果：重量仅增加7%，强度提升约40%，一次打印成功。

六、给设计师的最后忠告

“镂空不是为了镂空而镂空” ——每个孔的开设、每次壁厚的削减，都应有明确的力学或功能理由。与我们的工程师在打印前进行DFM（可制造性设计）评审，能帮您避开90%以上的打印陷阱。
